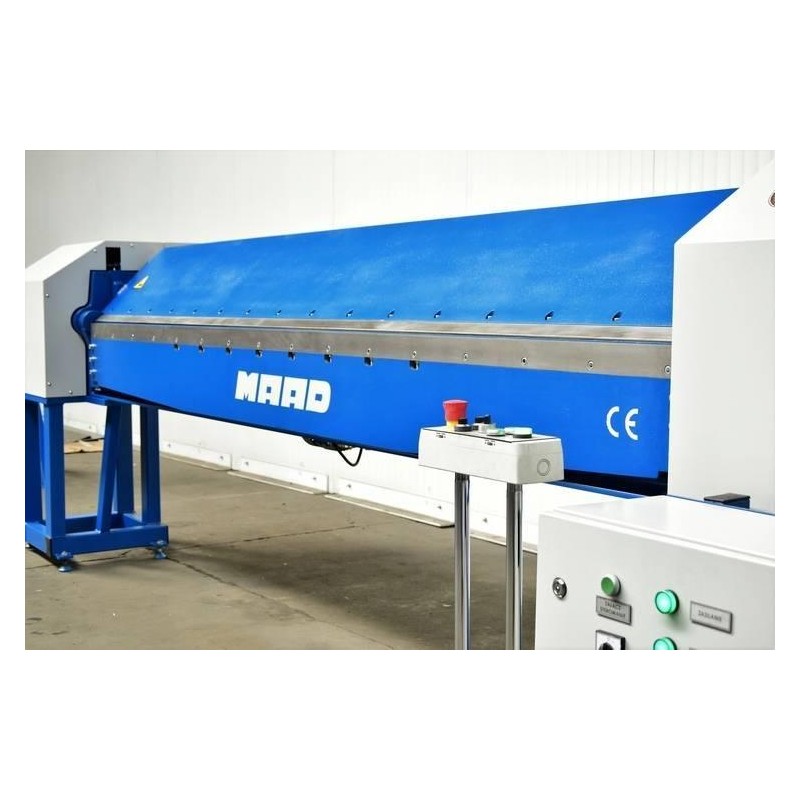

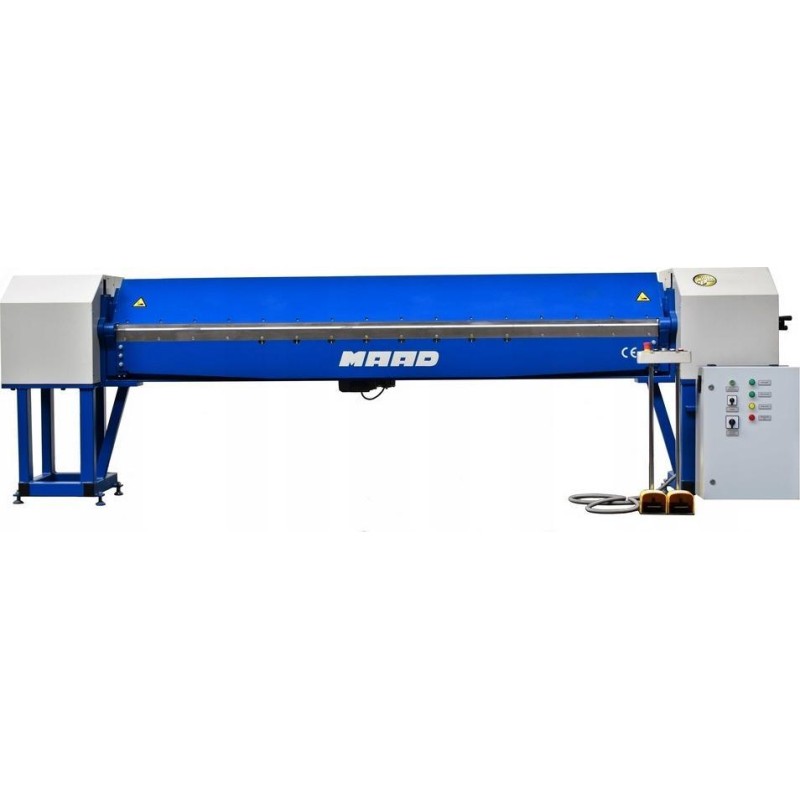

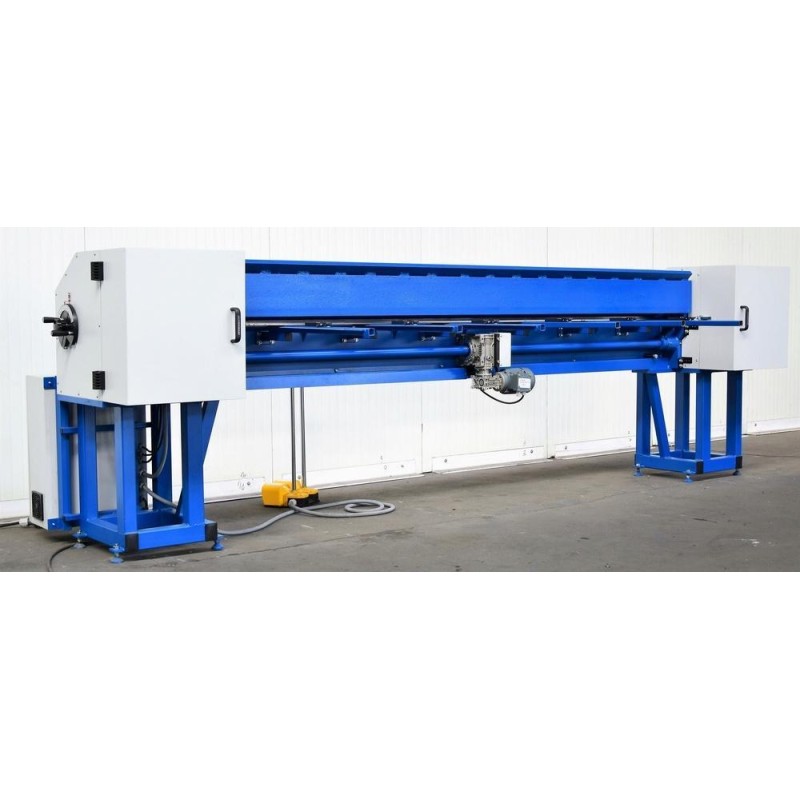

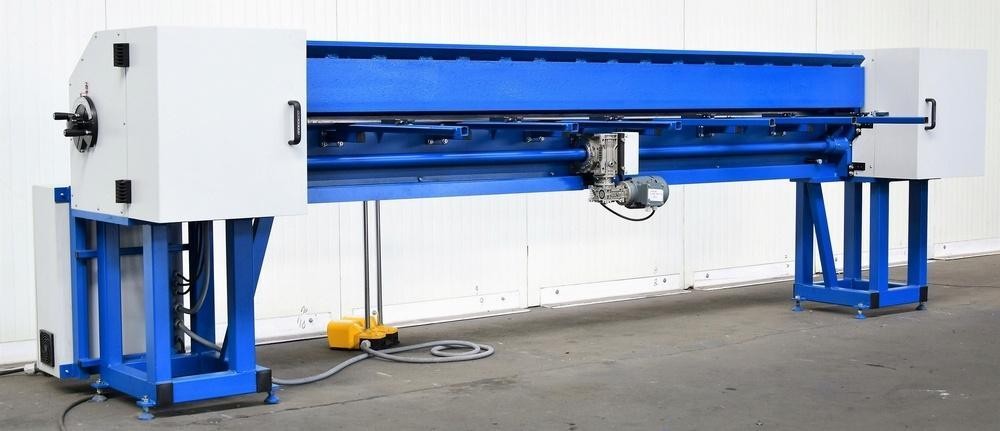

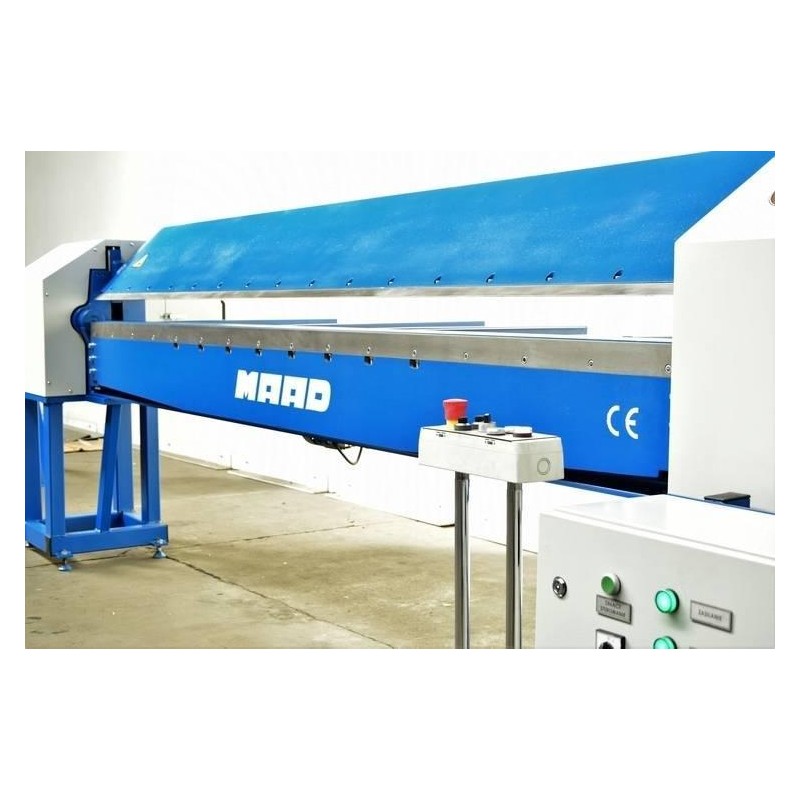

Maad MAAD ZGM-3000/1.25 Blechbiegemaschine, Kantenbiegemaschine, mechanisch-elektrische Blechbearbeitungsmaschine MAAD ZGM-3000/1.25

Technische Daten:

• Arbeitsbreite – 3100 mm
• max. Dicke des zu biegenden Blechs – 1,25 mm (für Rm < 400 MPa)
• Breite des Biegebalkens – 20 mm
• maximaler Biegewinkel – 135 Grad
• Abstand zwischen den Biegebalken – 80 mm
• Maschinengewicht – 2050 kg
• Elektrische Anlage 400 V

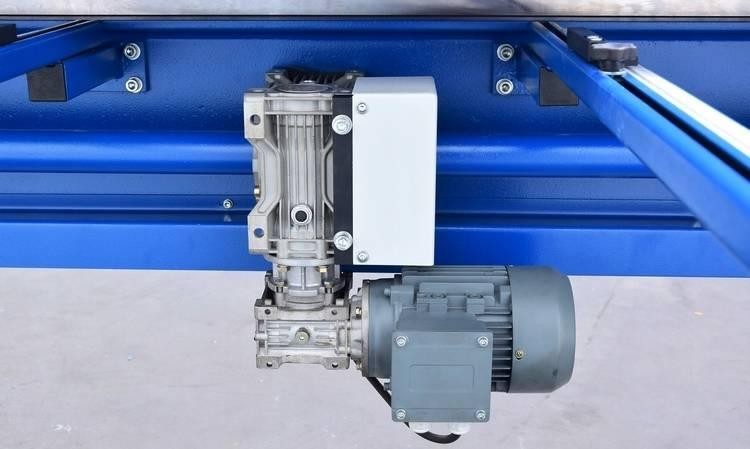

• Motoren am Biegebalken – 2 x 2,2 kW

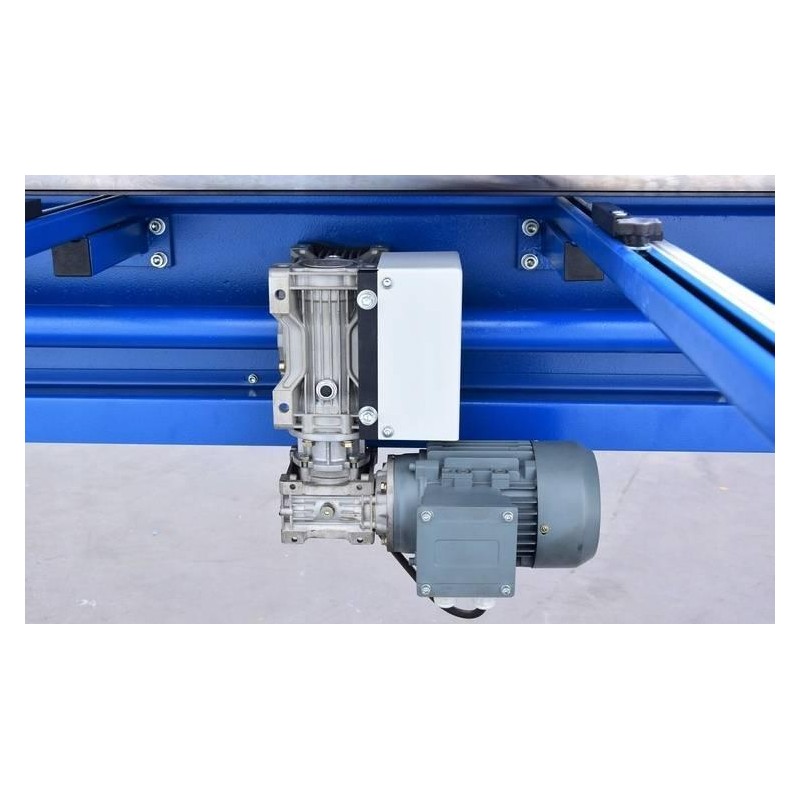

• Motor am Druckbalken – 0,55 kW
• Einstellung des Biegewinkels im Bereich von 0 – 135 Grad

Abmessungen der Maschine:

• Höhe – 1.320 mm
• Breite – 4.550 mm
• Tiefe – 1.150 mm

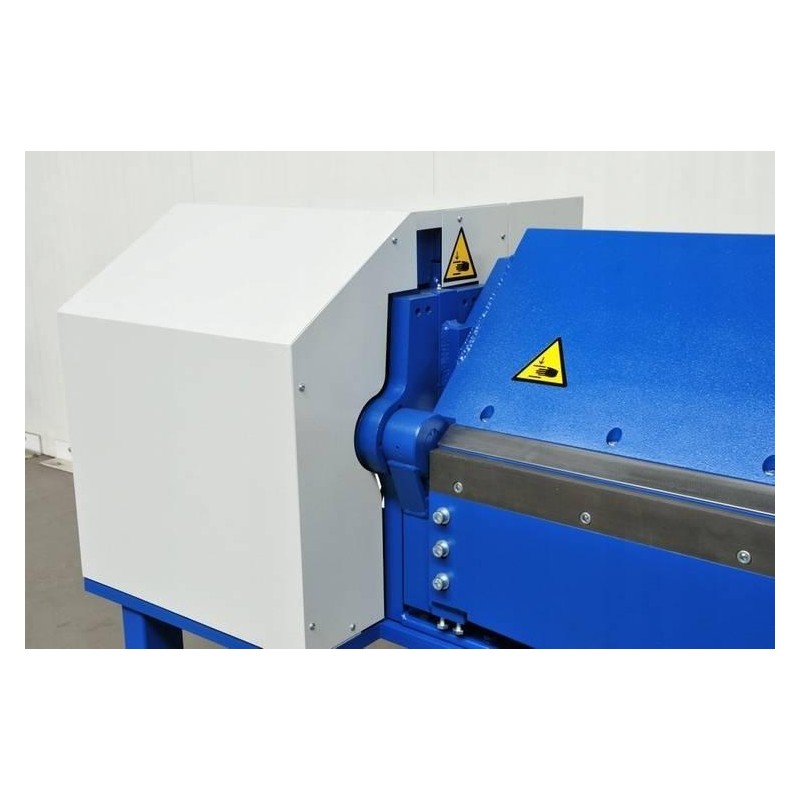

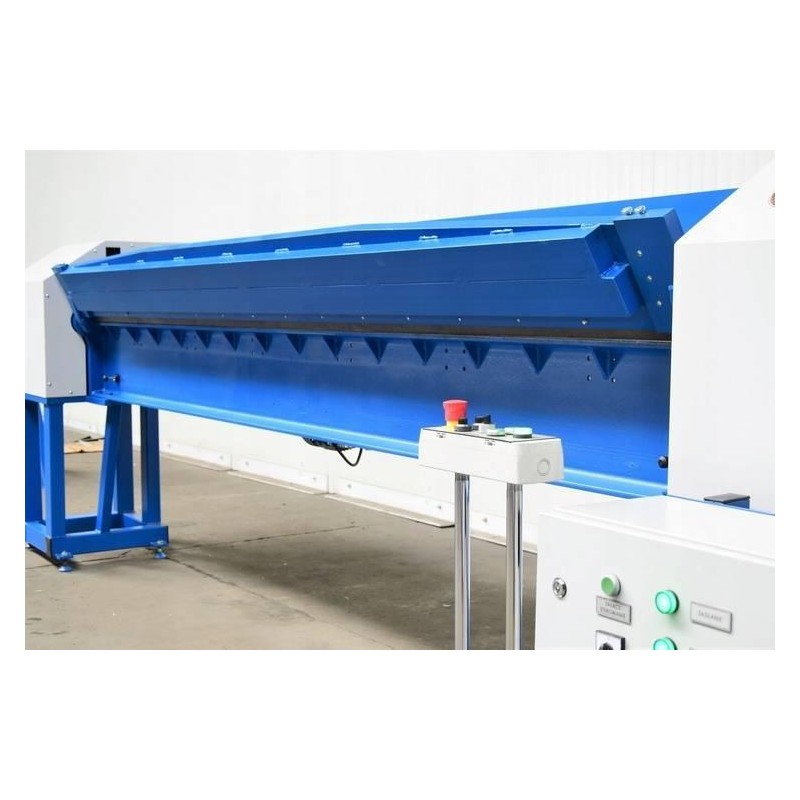

Die Hauptarbeitselemente der Biegemaschine sind die Balken: der feste, der Druck- und der Biegebalken.

Der Druckbalken ist ein beweglicher Balken, der dazu dient, das Blech in der gewünschten Position zu fixieren. Sie ist mit einem austauschbaren Arbeitssegment ausgestattet, das mit Schrauben am Balkenkörper befestigt ist. Außerdem verfügt sie über eine Einstellung für die Presskraft und -höhe. Das Anheben und Absenken erfolgt über Fußpedale, und die Verfahrgeschwindigkeit des Balkens wird stufenlos über ein Potentiometer am Bedienpult eingestellt.

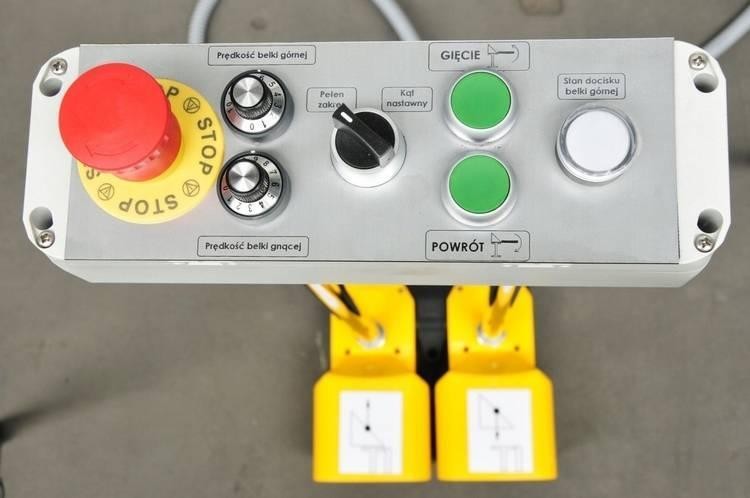

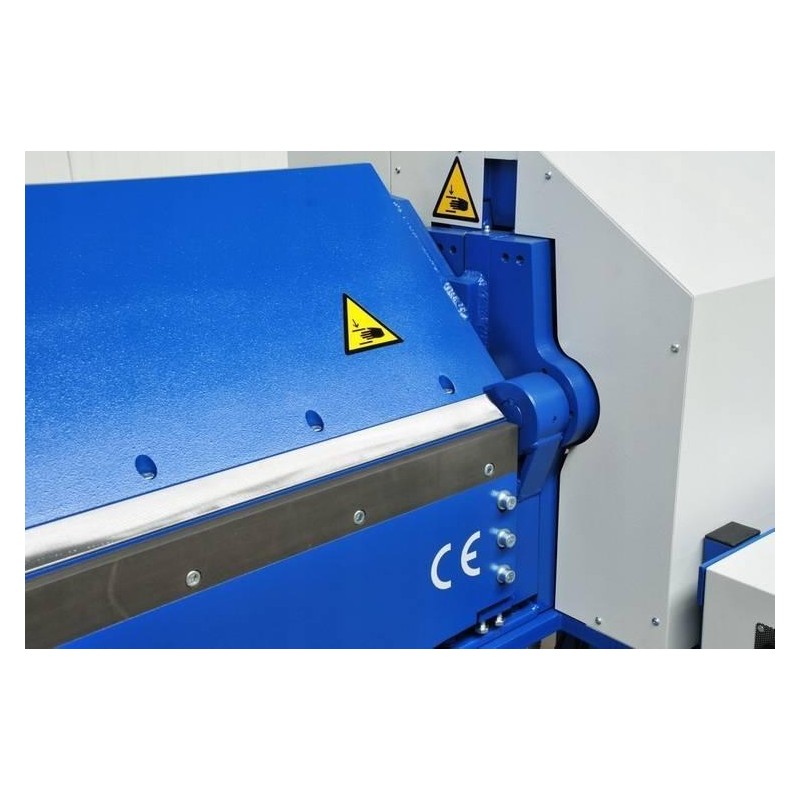

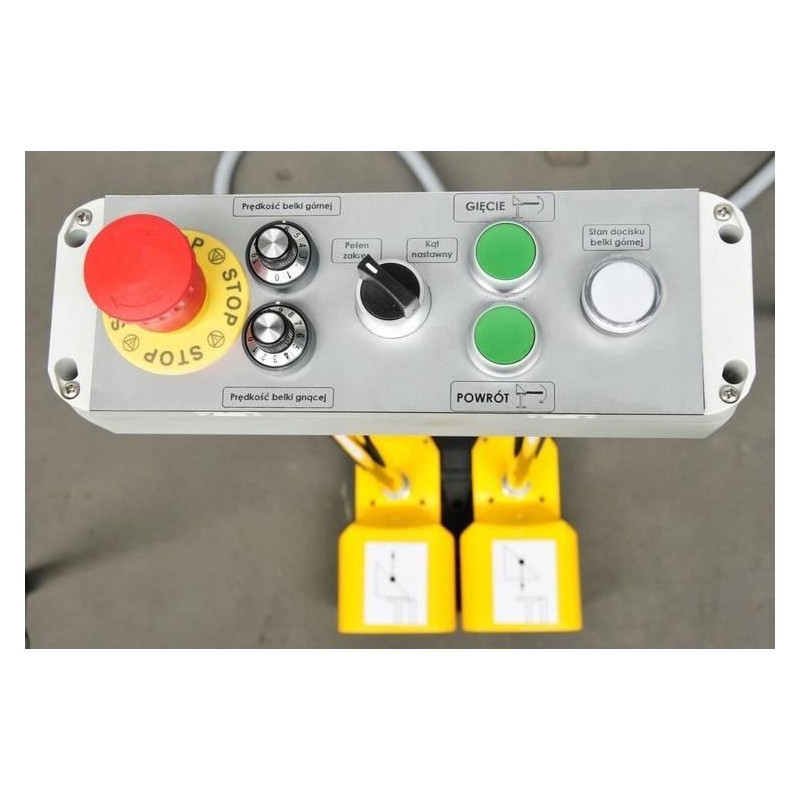

Der Biegebalken ist ebenso wie der Druckbalken mit einem austauschbaren Arbeitssegment ausgestattet, das mit Schrauben am Balkenkörper befestigt ist. Die Drehbewegung des Biegebalkens wird über Tasten am Bedienpult gesteuert, und seine Geschwindigkeit lässt sich stufenlos über ein unabhängiges Potentiometer am Bedienpult regulieren. Im AUTO-Modus bewirkt das Betätigen der Taste am Bedienpult, dass sich der Biegebalken in einem vollständigen Biegezyklus in die Ausgangsposition bewegt.

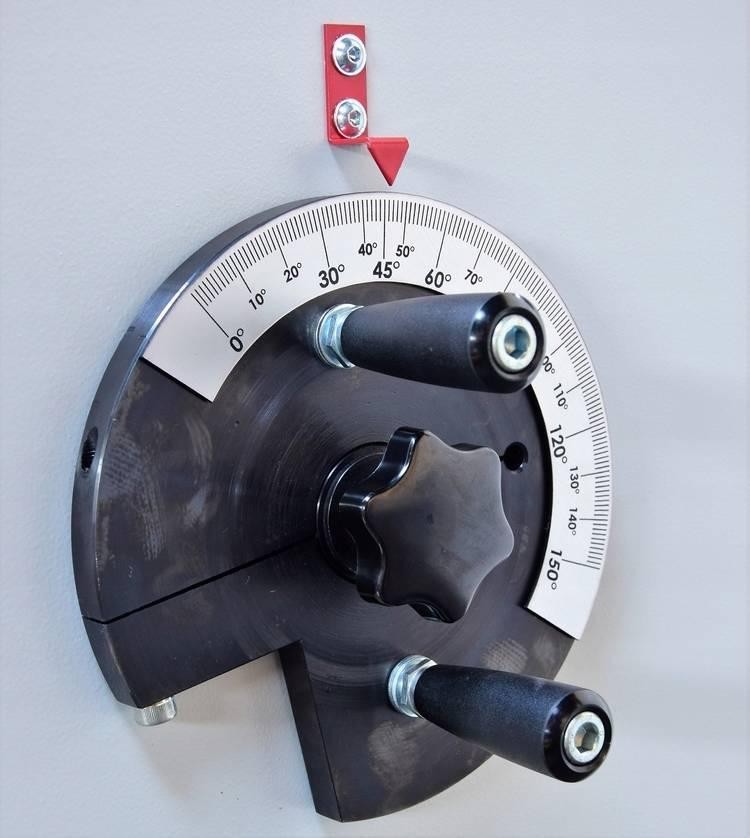

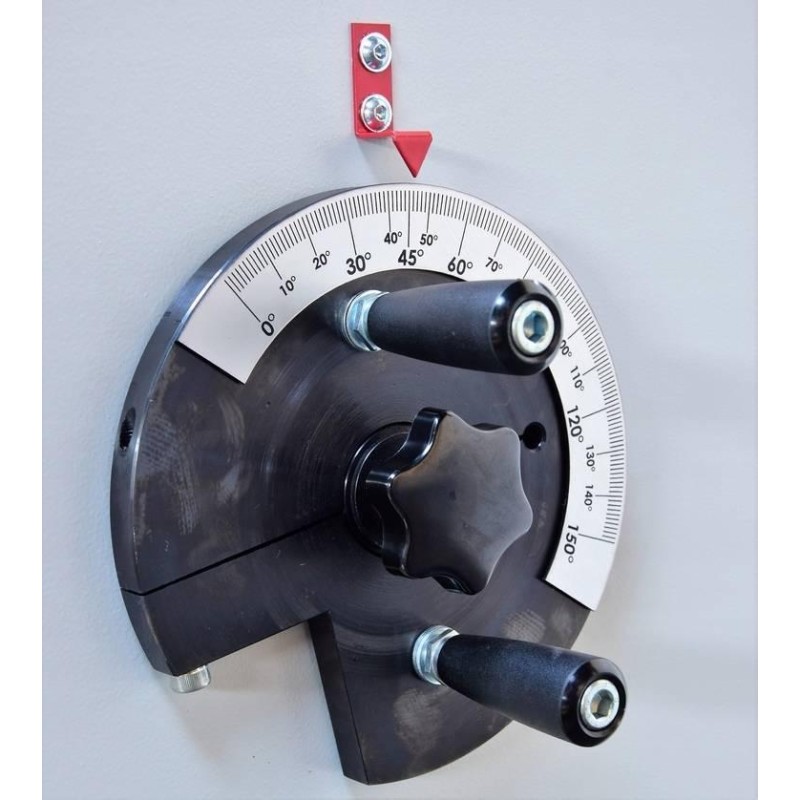

Ein Drehknopf mit Arretierung ermöglicht die stufenlose Einstellung des Biegewinkels des zu biegenden Blechs im Bereich von 0 bis 135 Grad. Die Auswahl des Bewegungsbereichs des Biegebalkens (Bewegung bis zum eingestellten Biegewinkel oder Bewegung über den gesamten Arbeitsbereich des Biegebalkens) erfolgt über einen Schalter am Bedienpult der Biegemaschine.

Der elektromechanische, pedalgesteuerte Antrieb ermöglicht es dem Bediener, beide Hände zu benutzen – die Bewegung des Druckbalkens mittels Fußpedalen ermöglicht dem Bediener die präzise beidhändige Positionierung des Blechs im Arbeitsraum der Biegemaschine.

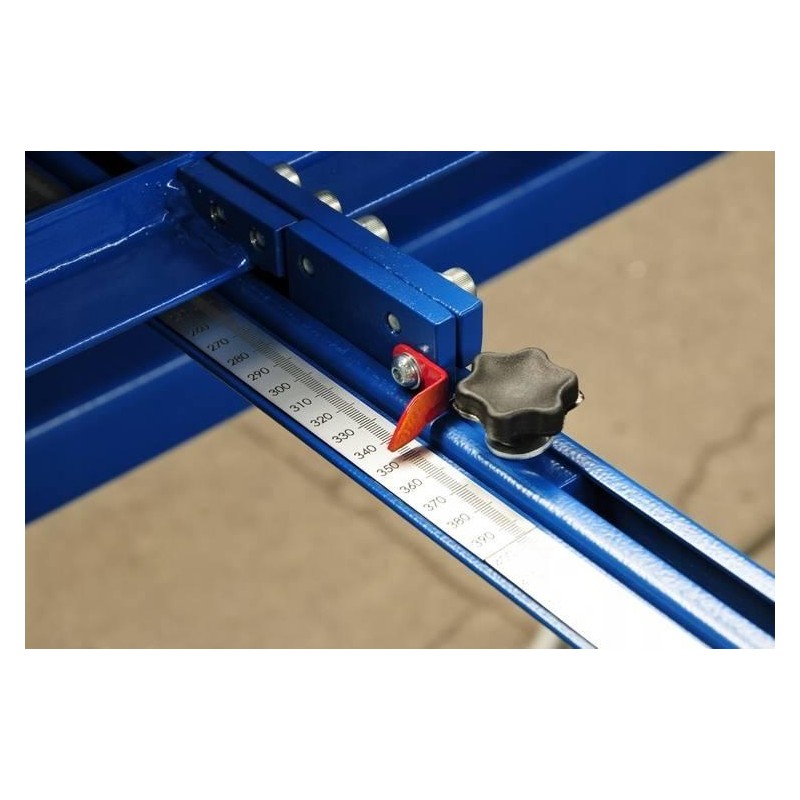

Die Maschine ist serienmäßig mit Anschlägen mit Millimeterskala zur Positionierung des Werkstücks ausgestattet, die gleichzeitig als Tisch dienen.

Die elektrische Anlage der Biegemaschine ist für die Versorgung mit dreiphasigem Wechselstrom 400 V / 50 Hz in einem 5-Leiter-System TN-S oder TN-C-S ausgelegt.

Zur Sicherheit des Bedienpersonals werden alle Steuerelemente der Arbeitsbalken sowie die im Bedienpult der Biegemaschine montierten Elemente mit 24 V versorgt.

Die Biegeanlagenkomponenten werden auf präzisen CNC-Werkzeugmaschinen gefertigt.

Die Biegemaschine ist mit einer doppelten Schicht hochwertiger Farbe beschichtet – der Lackiervorgang erfolgt in einer professionellen, beheizten und belüfteten Lackiererei.
