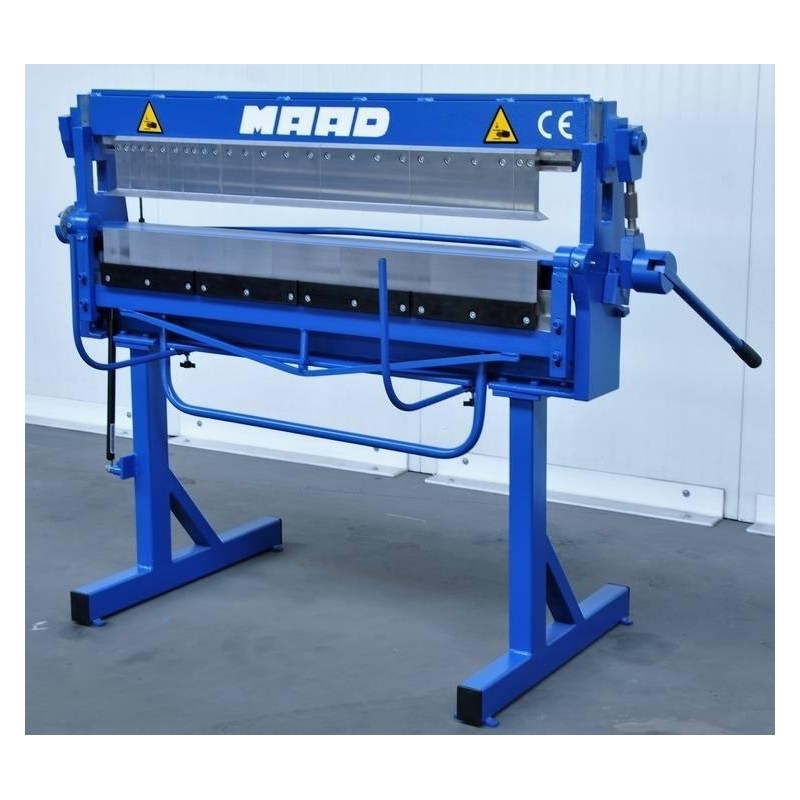

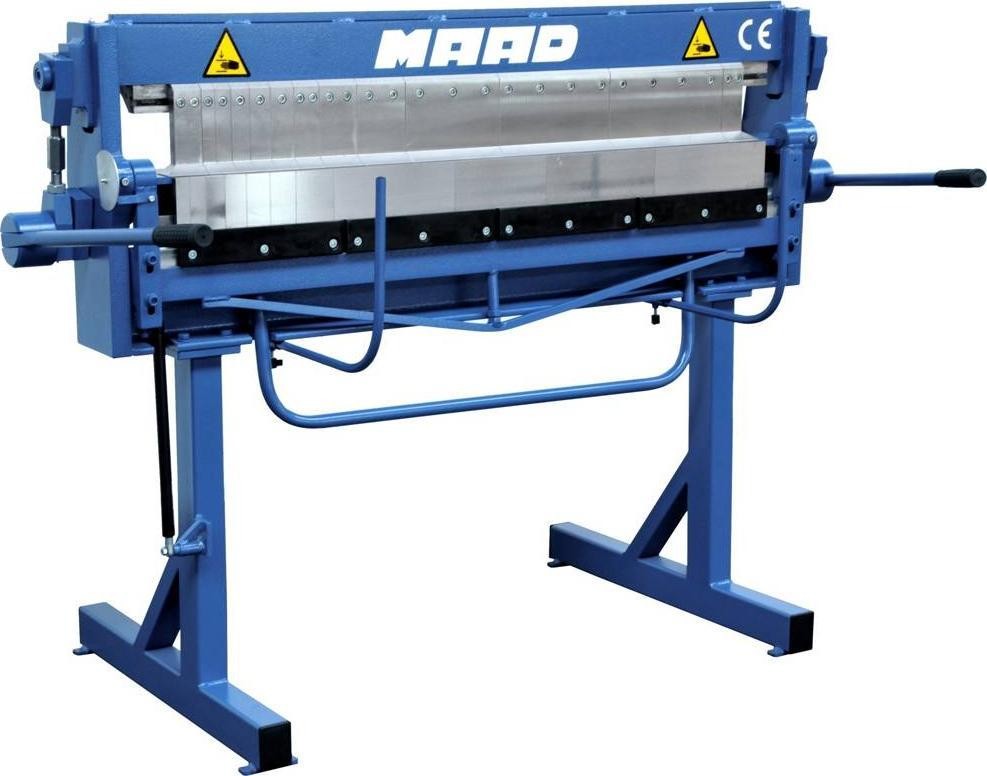

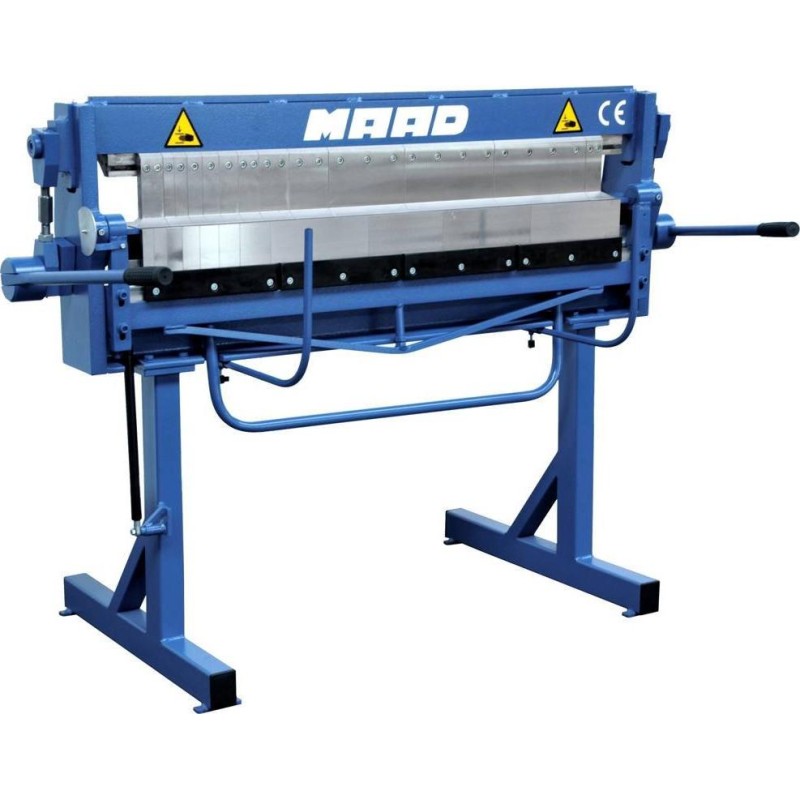

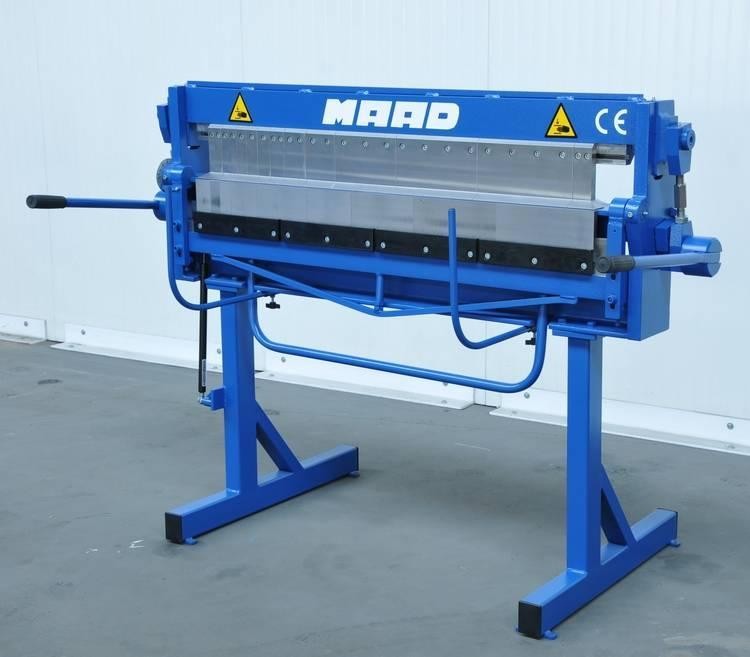

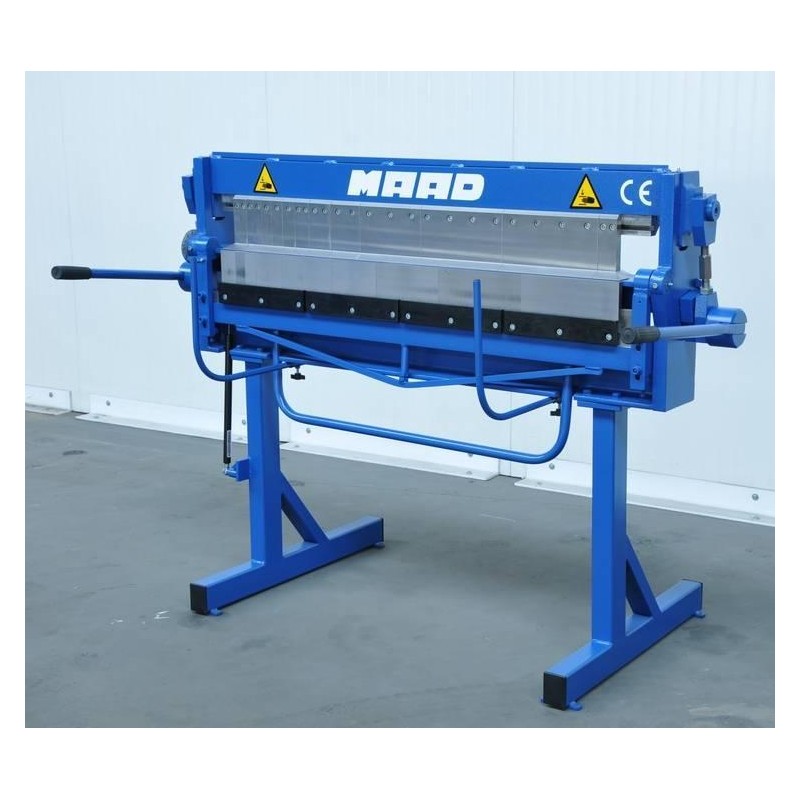

Maad MAAD HSS-1270/1,2 Segment-Biegemaschine 1270 x 1,2 mm

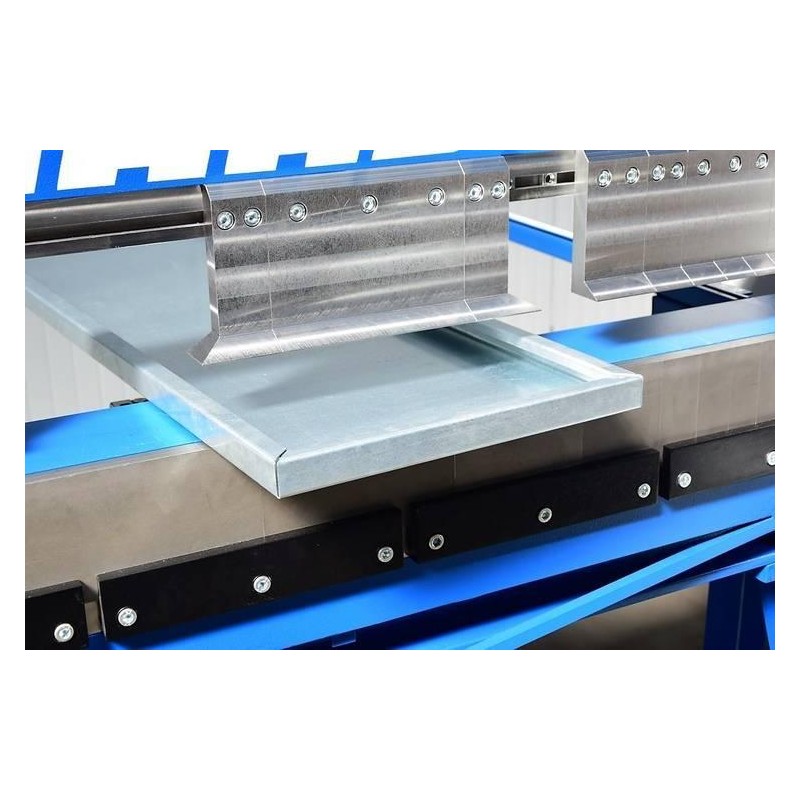

Die Biegemaschine eignet sich besonders für die Bearbeitung von Kaminabdeckungen, Dachvorsprüngen, Abschlüssen von Brandschutzwänden und vielem mehr. Die funktionale Konstruktion gewährleistet hohen Bedienkomfort und ein breites Spektrum an praktischen Anwendungsmöglichkeiten.

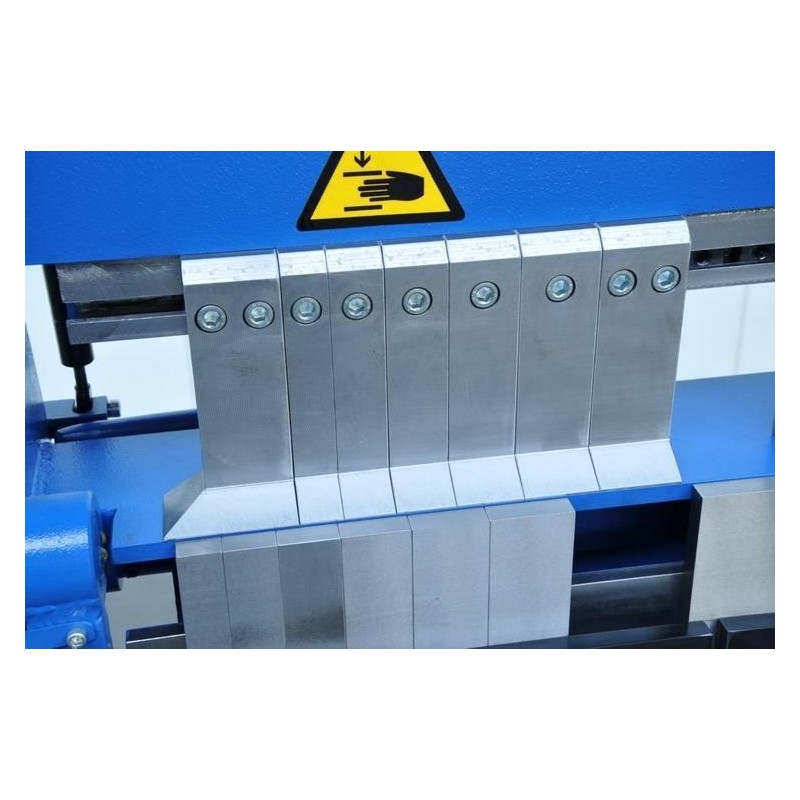

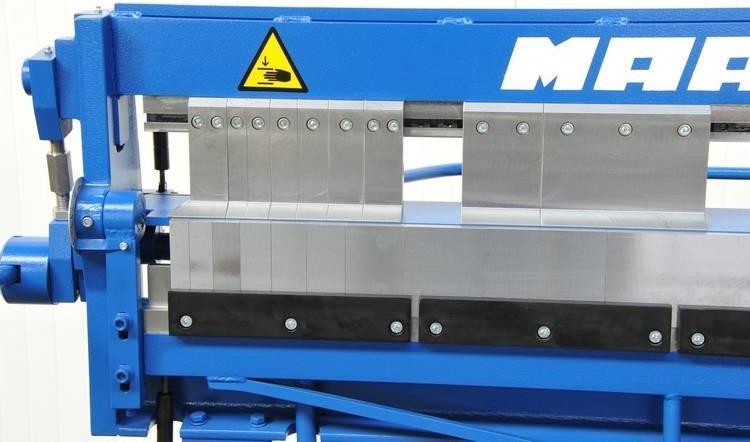

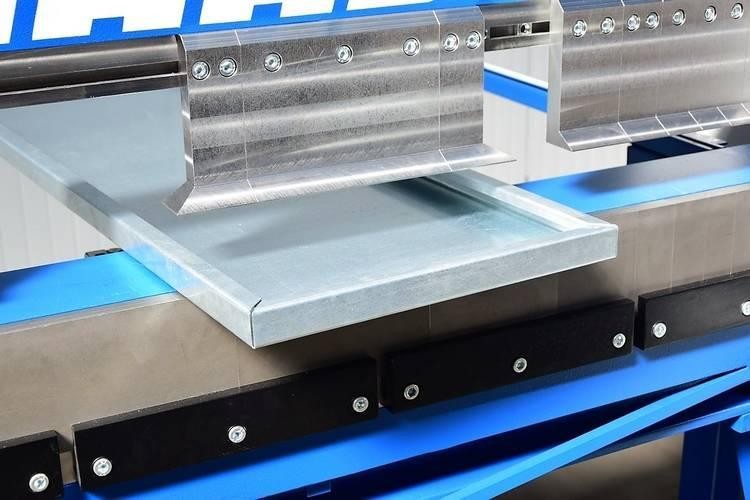

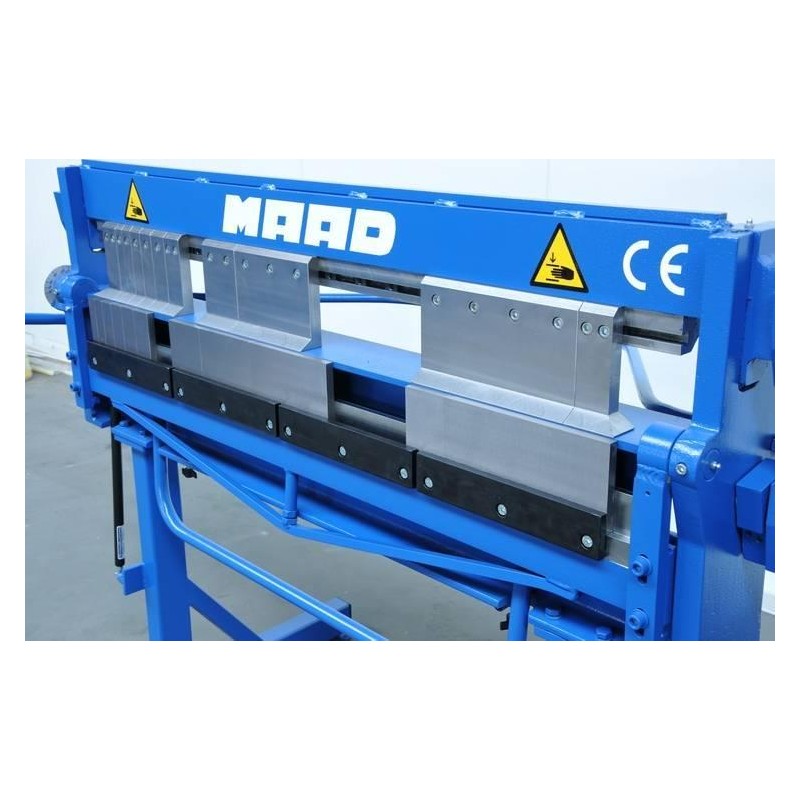

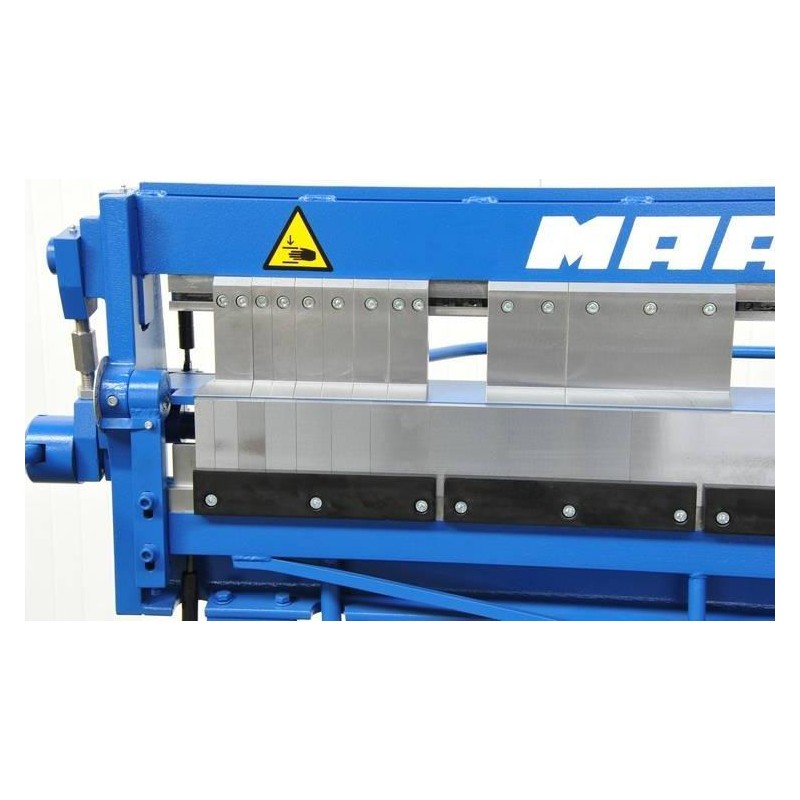

Der obere und untere Balken sind mit Segmentmessern in den Abmessungen 25/30/35/40/45/50/75/100/150/200/250/270 mm ausgestattet. Die Messer bestehen aus hochwertigem Stahl, der einen langjährigen Betrieb der Biegemaschine unter Beibehaltung der entsprechenden Biegeparameter gewährleistet. Der Durchgang zwischen dem Maschinenunterbau und den oberen Messern beträgt bis zu 102 mm, der maximale Biegewinkel bis zu 155 Grad und die Breite des Biegebalkens nur 15 mm, was zu sehr umfangreichen Möglichkeiten bei der Blechbearbeitung führt.

Die stabile und massive Konstruktion (Gerätegewicht 350 kg) gewährleistet ein störungsfreies Biegen von Stahlblechen bis zu einer Dicke von 1,2 mm.

Technische Daten / Ausstattung:

• - Arbeitsbreite – 1270 mm
• - max. Blechdicke – 1,2 mm (bei Rm<400 MPa)
• - Maximaler Biegewinkel – 155 Grad
• - Breite des Biegebalkens – 15 mm
• - Maschinengewicht – 350 kg
• - austauschbare Segmentmesser an Unter- und Oberbalken
• - abschraubbare Füße – erleichtern den Transport und das Verladen erheblich
• - Rahmen, der an der Rückseite der Maschine angebracht wird, um das Blech zu stützen
• - Messgeräte zum Schneiden von Blechen
• - Winkelmesser im Standardlieferumfang
• - Gasdruckfeder zur Unterstützung beim Anheben des Biegebalkens
• - zwei Gasdruckfedern zur Unterstützung beim Anheben des Druckbalkens

Abmessungen der Maschine:

• Höhe – 1.250 mm
• Breite – 1.760 mm
• Tiefe – 990 mm

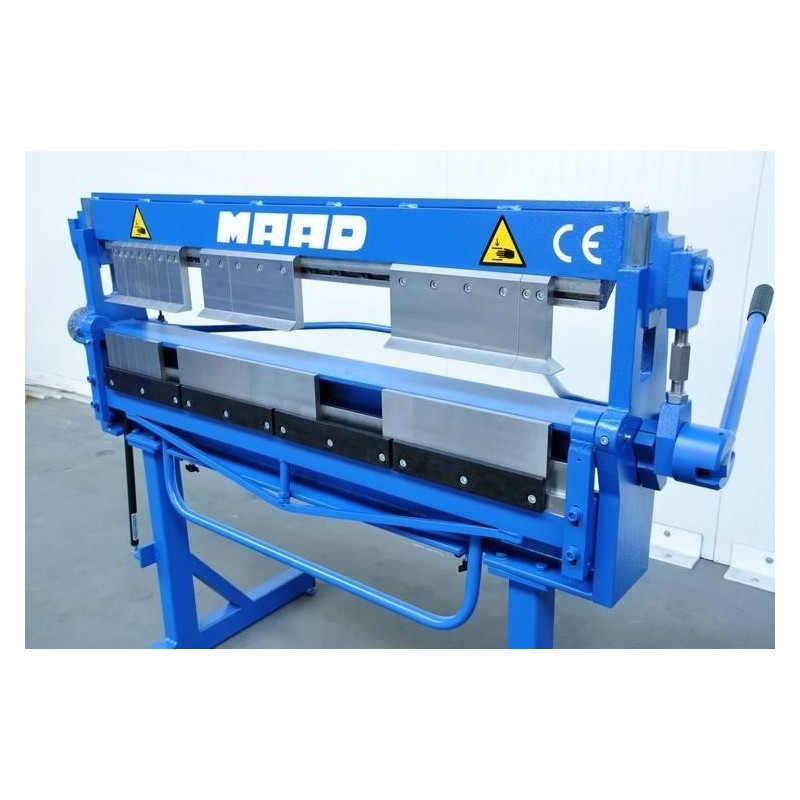

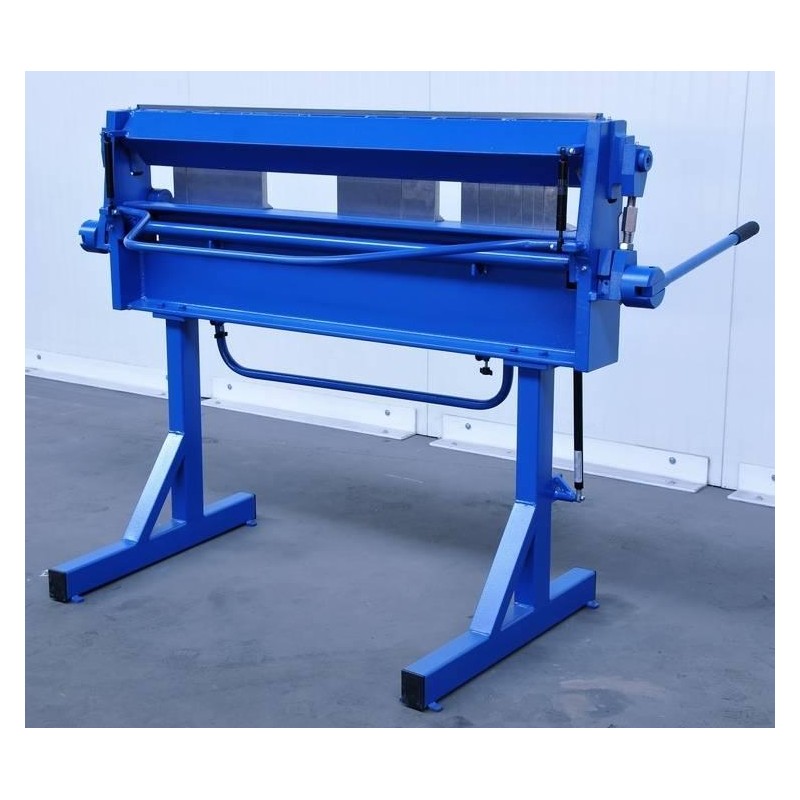

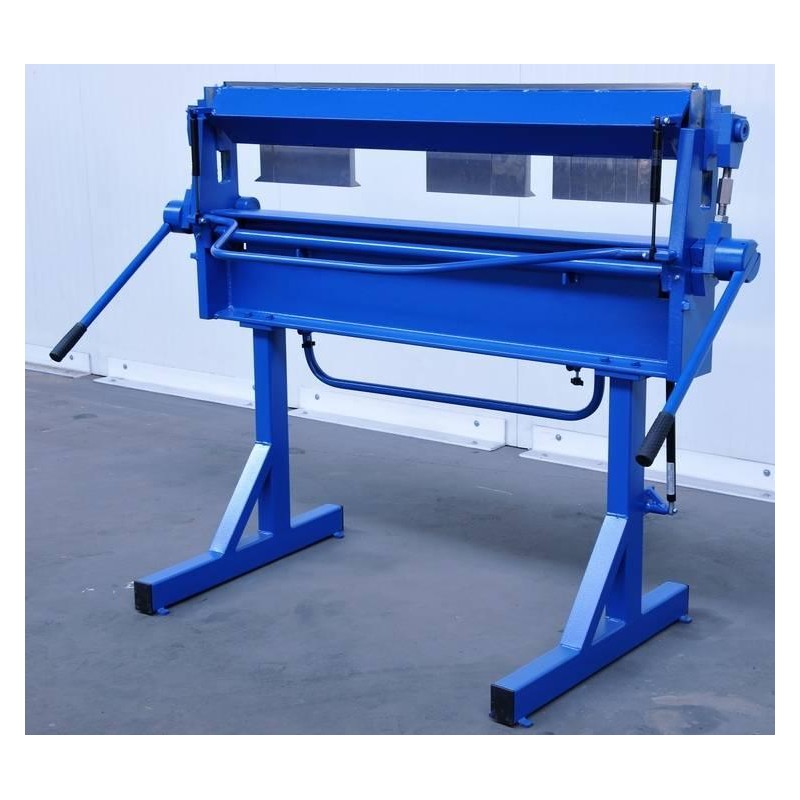

Die Hauptarbeitselemente der Biegemaschine sind drei Arbeitsbalken: ein fester Balken, ein Druckbalken und ein Biegebalken.

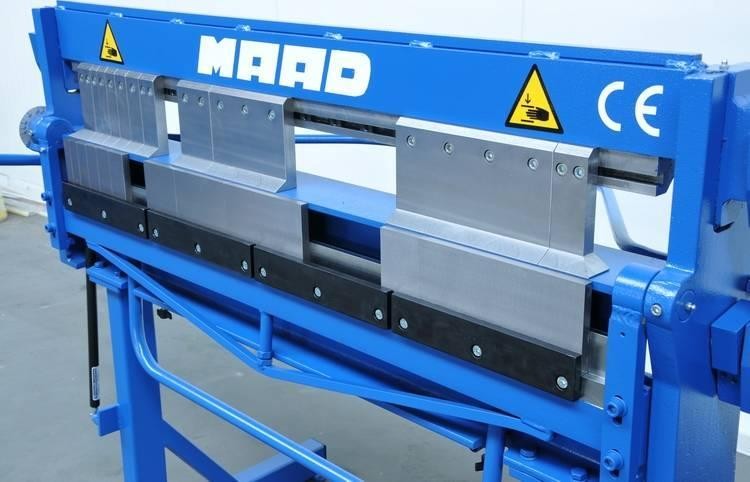

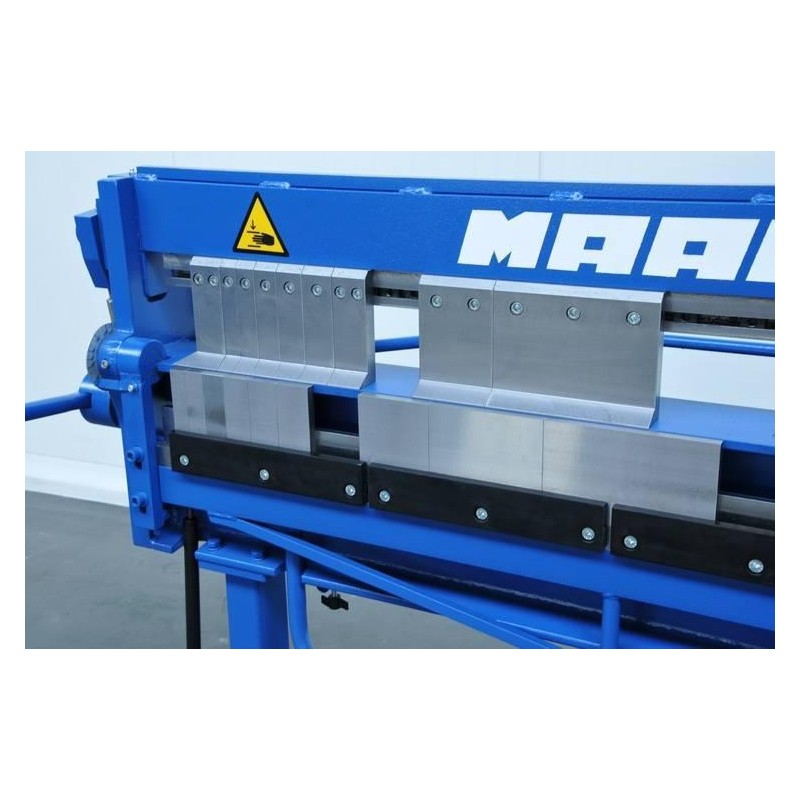

Der Druckbalken ist mit austauschbaren Segmenten ausgestattet, die die Ausführung sehr komplexer Bearbeitungen ermöglichen. Er wird mittels eines Hebels angehoben und abgesenkt. Zwei Gasdruckfedern unterstützen das Anheben des Druckbalkens. Der Druckbalken ist so konstruiert, dass sein oberer Teil als Führung für die Rollenscheren dient.

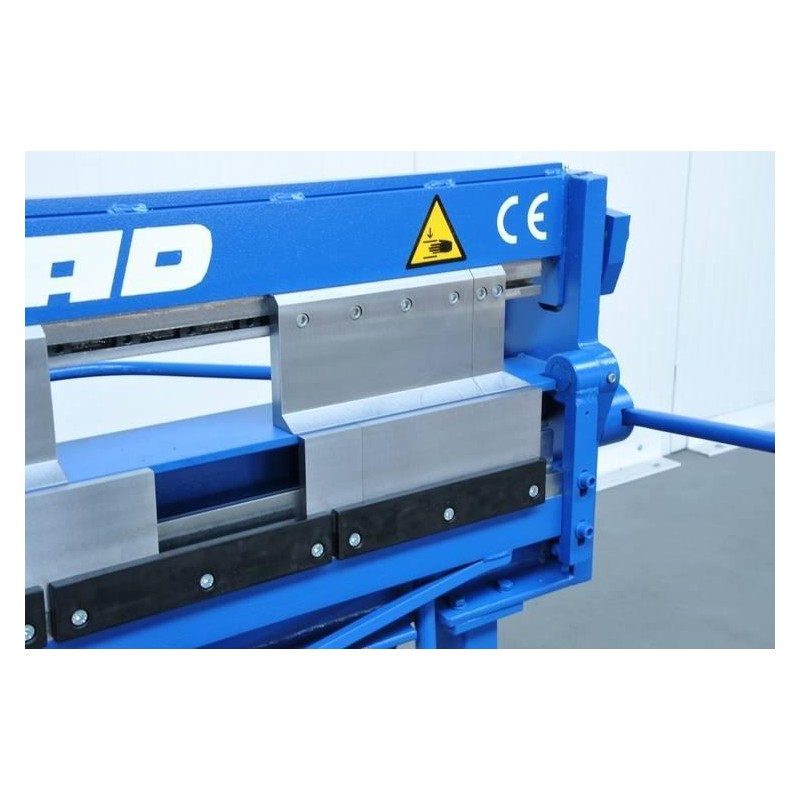

Der Biegevorgang erfolgt durch Drehen des Biegebalkens, der ebenfalls mit austauschbaren Segmenten ausgestattet ist, um einen bestimmten Winkel mittels eines Griffs. Ein Winkelmesser, der von vorne gesehen auf der linken Seite der Biegemaschine angebracht ist, zeigt den aktuellen Biegewinkel des Blechs an. Ein Gasdruckzylinder unterstützt das Anheben des Biegebalkens.

Die Biegebalkenposition ist relativ zum festen Balken einstellbar. Dieser Parameter beeinflusst den Biegeradius des Blechs, dessen Größe auch von der Dicke des zu biegenden Blechs abhängt.

Die Biegeelemente werden auf präzisen CNC-Werkzeugmaschinen gefertigt.

Die Biegemaschine ist mit einer doppelten Schicht hochwertiger Farbe beschichtet – der Lackiervorgang erfolgt in einer professionellen, beheizten und belüfteten Lackiererei.
