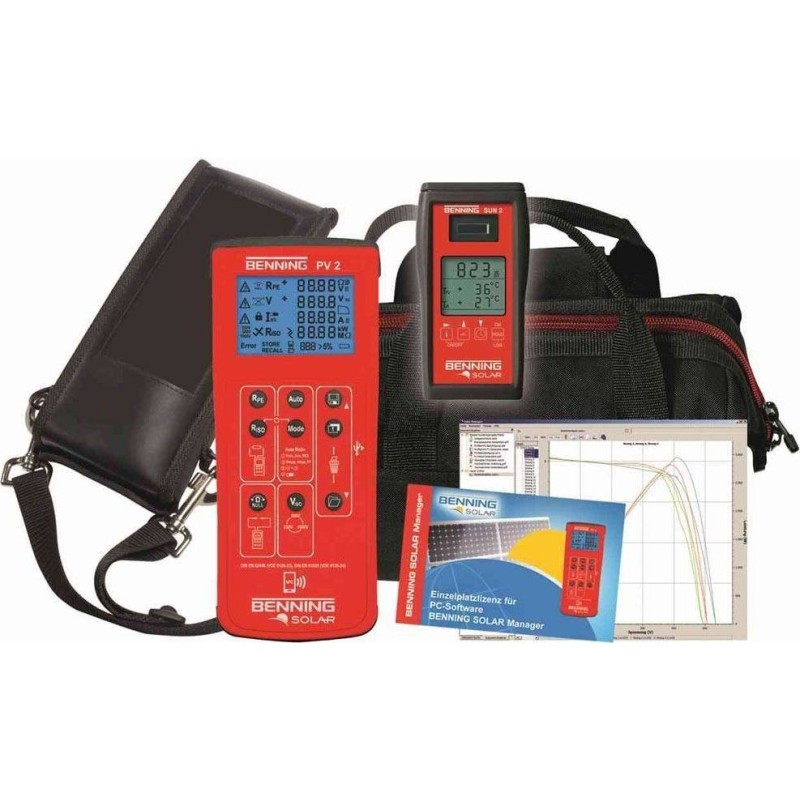

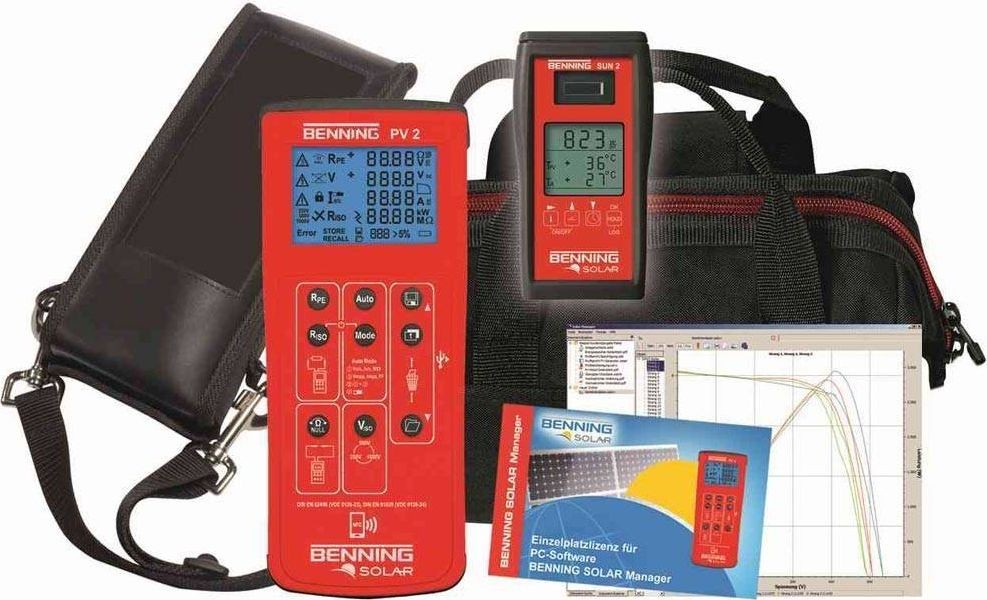

Benning PV-Set 2-teilig (PV2-BG050422, Solar Manager – BG050423, SUN2 – BG050420, Tasche – BG050426)

- Prüfung gemäß VDE 0126-23 (DIN EN 62446)
- einfache Bedienung – Auswahl über Tasten
- Schnelligkeit – Prüfungen innerhalb weniger Sekunden
- sichere Verbindung – Messung auch bei unter Spannung stehender

Photovoltaikanlage Display: grafisch
Schutzleitungswiderstand: 0,05 Ω – 199 Ω
Isolationswiderstand: 0,2 MΩ – 199 MΩ
Leerlaufspannung: 5 V – 1000 V DC
Laststrom: 0,2 A – 40 A AC/DC (über optionale CC 3-Zangen)
Kurzschlussstrom: 0,5 A - 14,99 A DC
Speicher: 200 Ergebnisse
Anschluss: USB
Im Lieferumfang enthalten: Messsonden, Krokodilklemmen, MC4-Messleitungen, Batterien, CD mit Software

Der Test umfasst die Prüfung der Durchgängigkeit der Erdungsverbindungen, die Messung der Leerlaufspannung und des Kurzschlussstroms sowie des Isolationswiderstands zwischen den Phasenleitungen (+ / ) und Erde. Das Messgerät ist mit Messleitungen ausgestattet, die über Standard-PV-Steckverbinder direkt an alle PV-Module angeschlossen werden können. Das automatische Testverfahren warnt bei falscher DC-Polarität und führt automatisch alle Schritte für eine sichere Messung durch. Mit
dem PV BENNING 1-1 lässt sich der gesamte Test sicher, zuverlässig, schnell und einfach durchführen. Es wird für den täglichen Einsatz im Service, bei der Reinigung und Wartung sowie für Solarmodulinstallateure und autorisierte Photovoltaik-Experten empfohlen.


Funktionen – klare und eindeutige Anzeige
der Messergebnisse – automatische Testabläufe (R_PE, V_DC (1000 V_DC), _S/C (15 _VDC)
– automatische Anzeige der Polarisationsspannung, akustische/visuelle Warnung bei Verpolung
– Kompensation des Widerstands der Messleitungen
– Übertragung der Messergebnisse über
USB-Schnittstelle – das Messgerät ist mit einer integrierten Echtzeituhr ausgestattet, die automatisch Datums- und Uhrzeit zu jeder gespeicherten Messung
hinzufügt – Funkverbindung mit dem optionalen Messgerät BENNING SUN 2 (Sonneneinstrahlung und Temperatur)
– Software zur Erstellung von Prüfberichten in MS Excel
– ISO-konformes Messergebnis mit der Angabe „bestanden/nicht bestanden“
– direkter Anschluss an alle gängigen Photovoltaikmodule mit
MC4-SUNCLIX – LCD-Display mit
Hintergrundbeleuchtung – automatische Abschaltung nach 60 Sekunden
– Messobjekt kann ein Photovoltaikmodul oder eine komplette Photovoltaikanlage sein

Messfunktionen
– Erdungskabel, Widerstandsmessung mit 200 mA Prüfstrom
- Leerlaufmessung, Spannung an Solar- und Photovoltaikmodulen bis 1000 V
_DC- Kurzschlussstrom, Messung über interne Schaltung bis 15 A DC ohne Gefahr für den
Benutzer- Isolationswiderstandsmessung zwischen aktiven DC-Leitern (+ / -) und Erde mit einstellbarer Prüfspannung 250 V, 500 V, 1000 V
_DC – Funktionstest durch Strommessung bis 40 A AC/DC (mit dem Stromzangenadapter BENNING CC 3)
