Hantek 1008A 8-Kanal-Diagnoseoszilloskop, 2,4 MS/s, 100 kHz, PC, Automobiltechnik

Hantek 1008B 8-Kanal-Digitaloszilloskop 100 kHz

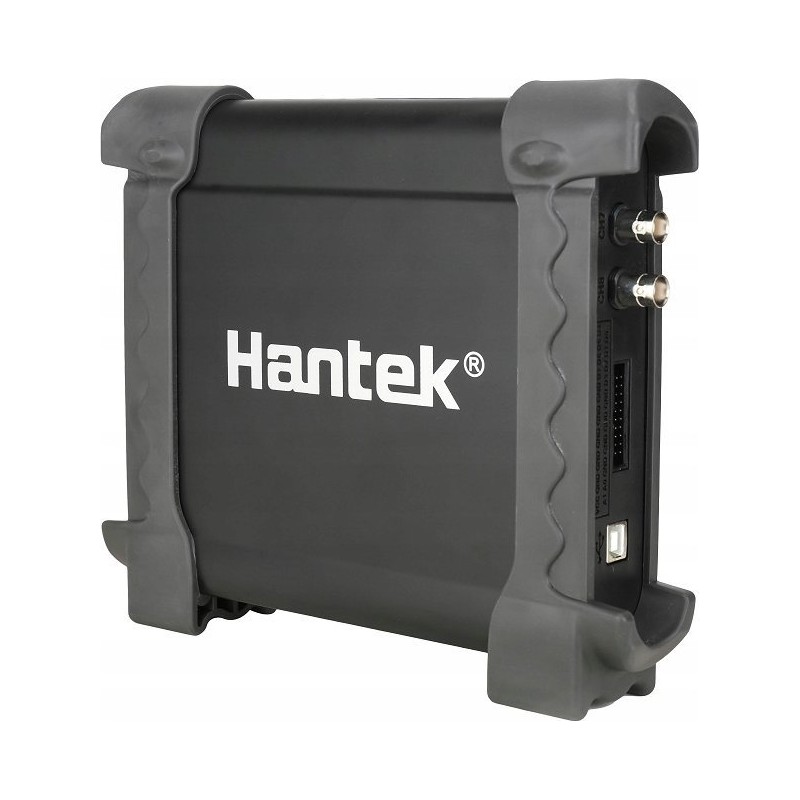

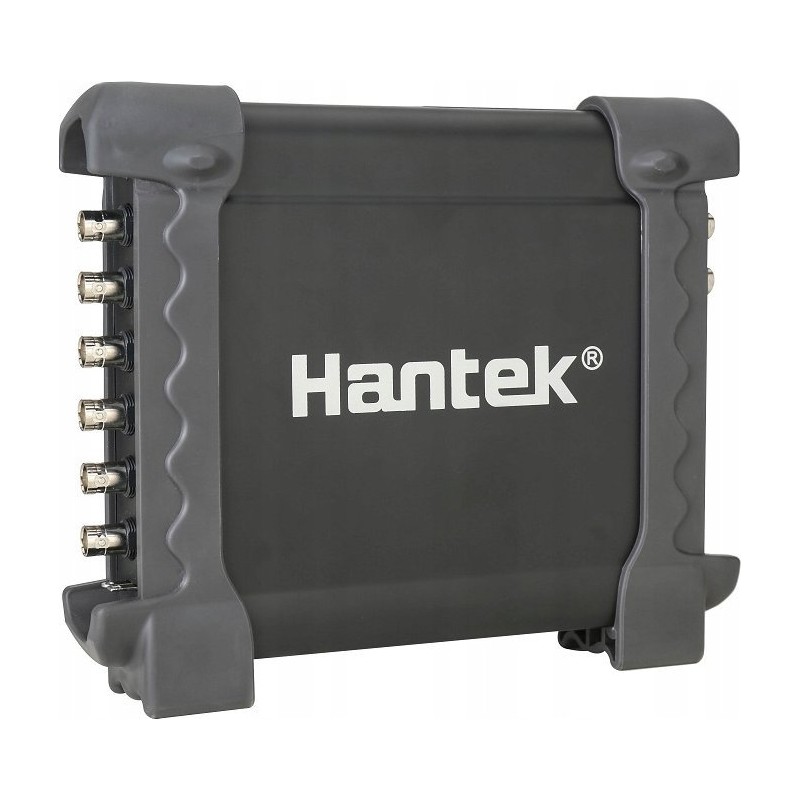

8-Kanal-Digitaloszilloskop, das über eine USB-Schnittstelle an einen Computer angeschlossen wird. Es zeichnet sich durch eine relativ schmale Bandbreite von 100 kHz und eine niedrige Abtastrate von 2,4 MSa/s aus. Es verfügt über kein integriertes Display und benötigt für den ordnungsgemäßen Betrieb einen Computer mit spezieller Software. Das Oszilloskop zeichnet sich jedoch durch eine Vielzahl integrierter Messfunktionen für die Fahrzeugdiagnose aus (über 80 Funktionen, darunter u. a. Diagnose von Zündung, Sensoren, Anlassern und Ladekreisen), wodurch es in der Automobilbranche Anwendung findet. Neben den Messfunktionen verfügt das Gerät auch über einen integrierten Digitalgenerator zur Diagnose und Simulation von Signalen der Kurbelwelle oder der Nockenwelle.

Das Gerät benötigt keine zusätzliche Stromversorgung – sowohl die Kommunikation als auch die Stromversorgung erfolgen über die USB-Schnittstelle. Im Lieferumfang sind Messsonden sowie ein Satz Messkabel und -klemmen enthalten. Das Oszilloskop ist kompatibel mit den Betriebssystemen Windows 7, 8, 10 sowie mit der Software LabVIEW. Es ermöglicht die Speicherung der untersuchten Signalkurven sowohl als Grafikdateien als auch als Messdatensätze, die in gängigen Tabellenkalkulationsprogrammen weiterverarbeitet werden können.

Eigenschaften/Parameter:

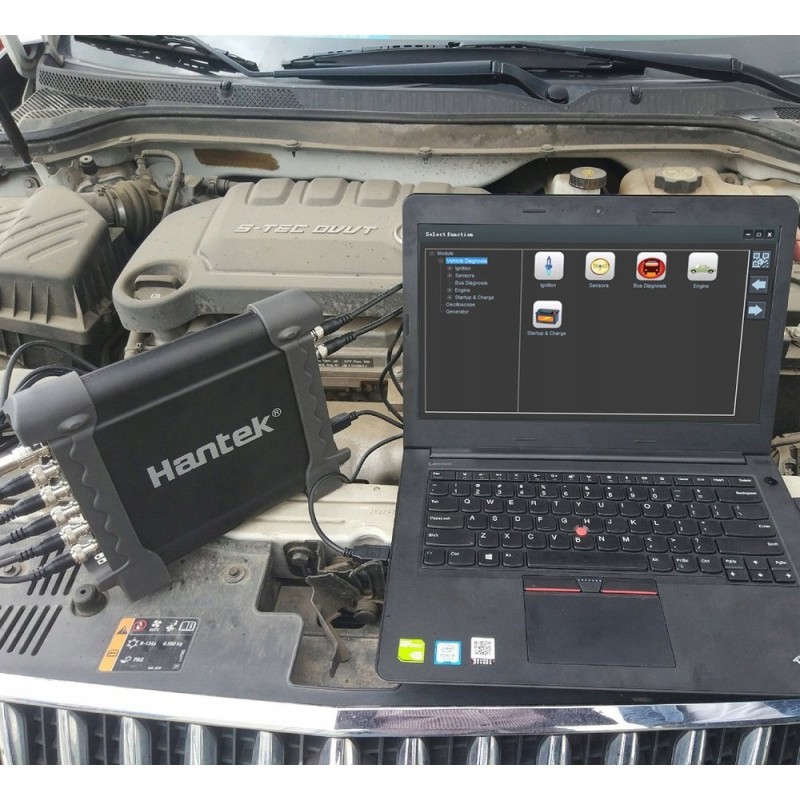

• Kfz-Diagnosefunktionen: Zündungs-, Luftmengen-, Nockenwellen-, Pleuel-, Lambdasonden-, Drosselklappenstellungs- und Ladeluftsystem-Test
• Analyse der Kommunikation auf dem CAN- und LIN-Bus
• Anzahl der Kanäle: 8
• Frequenzband: 100 kHz
• Eingangswiderstand: 1 MΩ
• Eingangsempfindlichkeit: 10 mV/div bis 5 V/div
• DC-Eingangs-Kopplung
• Auflösung: 12 Bit
• Speichertiefe: 4 kB
• Max. Eingangsspannung: 400 V (DC+AC, kurzzeitig)
• Echtzeit-Abtastrate: 2,4 MSa/s
• Zeitbasisbereich: 1 ns/div bis 20.000 s/div (1-2-5-Sequenz)
• Zeitbasisgenauigkeit: ±50 ppm
• Triggerquelle: CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8
• Triggermodus: Flanke
• X-Achsen-Eingang: CH1
• Y-Achsen-Eingang: CH2
• Spannungsmessung: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
• Zeitmessung: Frequenz, Periode, Anstiegszeit, Abfallzeit, positive Breite, negative Breite, Tastverhältnis
• Cursor-Messung: horizontal, vertikal, Tracking, Auto-Messmodi
• Wellenformverarbeitung: +, -, x, ÷, FFT, Invert
• Spannungsbereich:
• 10 mV bis 5 V/div bei x 1 Sonde
• 100 mV bis 50 V/div @ x 10 Sonde
• 10 V bis 5000 V/div bei x 1000-Sonde
• 100 V bis 50.000 V/div bei x 10.000-Sonde
• 200 mV bis 100 V/div bei 20:1
• Strombereich:
• 100 mA bis 50,0 A/div @ CC65 (20 A)
• 1000 mA bis 500,0 A/div @ CC65 (65 A)
• 1 A bis 100,0 A/div @ CC650 (60 A)
• 1 A bis 200,0 A/div bei CC1100 (100 A)
• 10 A bis 2000,0 A/div @ CC1100 (1100 A)
• Fenster: Rechteck-FFT, Hanning, Hamming, Blackman-Fenster
• Mathematische Funktionen: Addition, Subtraktion, Multiplikation, Division
• USB 2.0-Schnittstelle
• Signalgenerator: 8 Kanäle, LVTTL-Ausgangspegel, Frequenzbereich 0 bis 250 kHz
• Stromversorgung: USB
• Abmessungen: 190 x 167 x 35 mm
• Gewicht: 0,63 kg

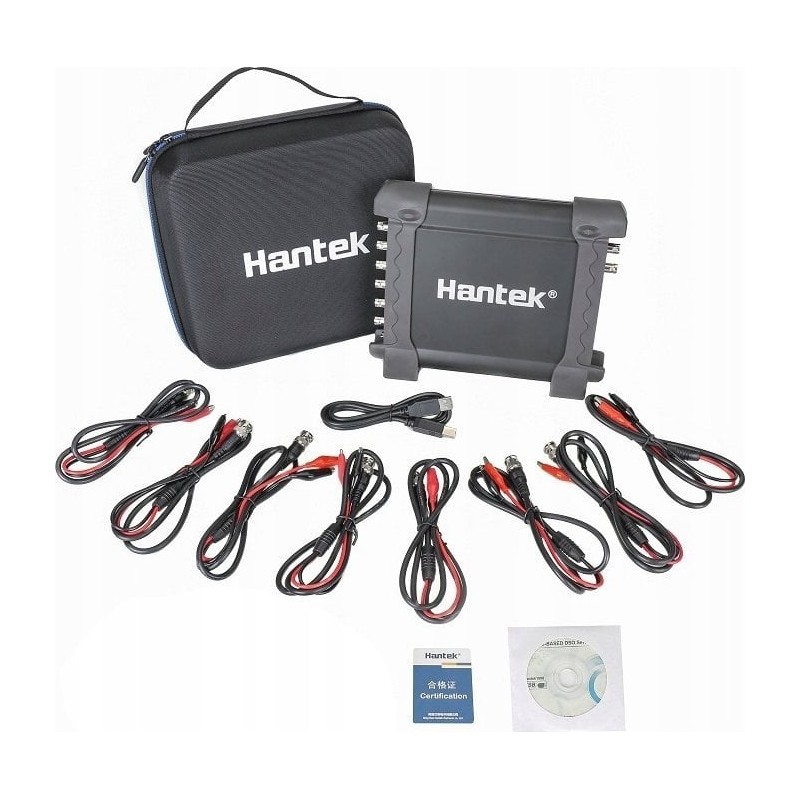

Im Lieferumfang enthalten

• Hantek 1008A
• 8 x Messleitung mit Krokodilklemmen und BNC-Stecker
• Bedienungsanleitung in polnischer Sprache
• USB-Kabel

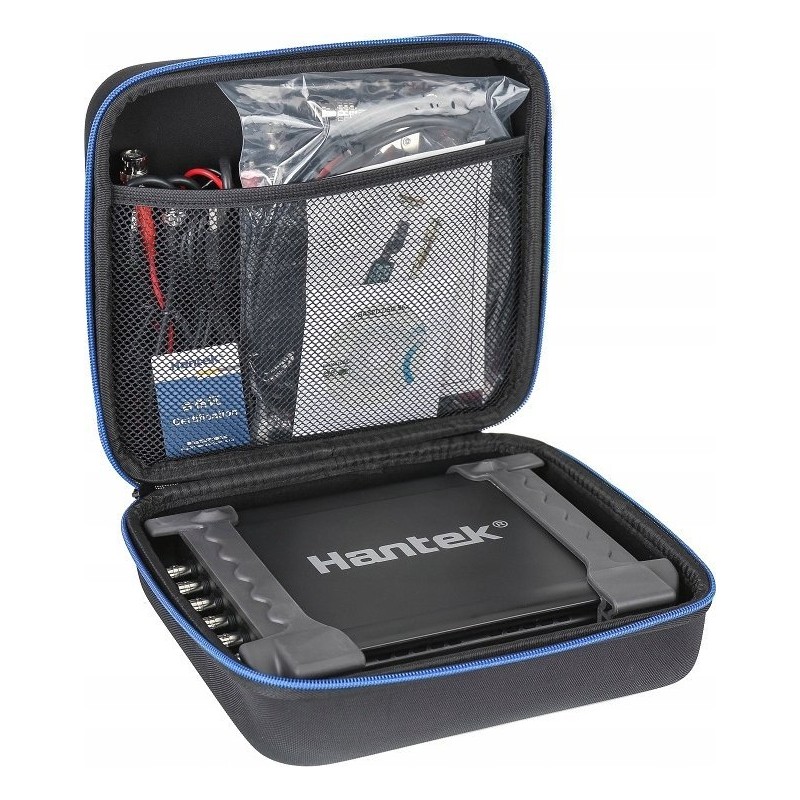

• Schutzhülle
• PC-Software
