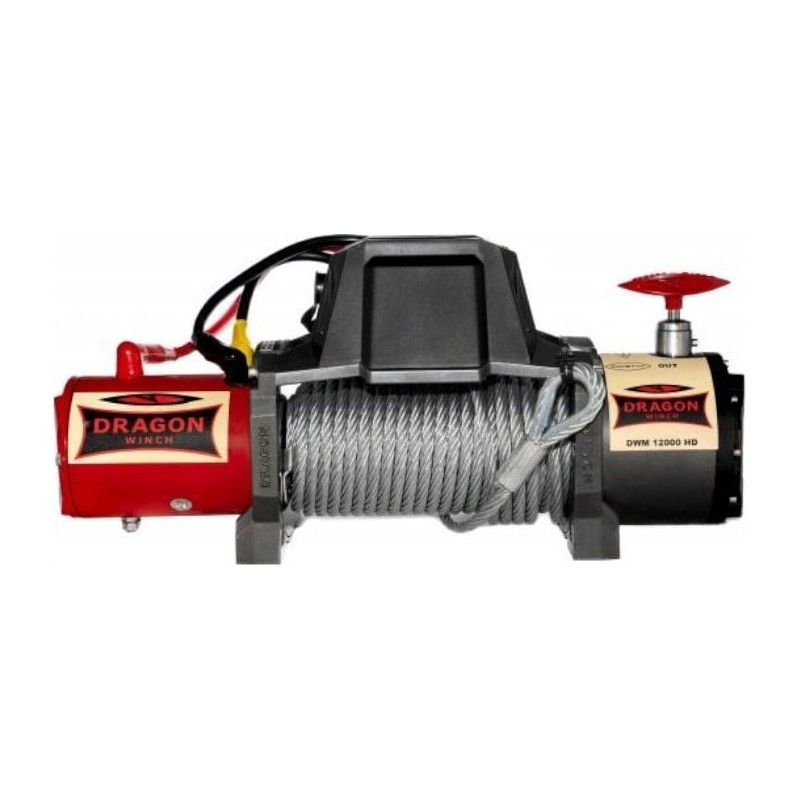

Dragon Winch DWM 12000 HD

INNOVATIVES MODELL

MAVERICK-Serie – Leistung ohne das Portemonnaie zu belasten

Wichtigste Merkmale der Winde:

• Tragkraft 5443 kg (12000 lbs)

• Spannung 12 V

• Motorleistung 6,8 PS

• Seillänge 28 m

• 3-Gang-Getriebe aus hochwertigem Stahl

• Schütz

• Moderne Bremse mit 3 Reibbelägen

ISO 9001-Zertifikat – bestätigt die höchste Qualität der verwendeten Materialien sowie die kontinuierlich weiterentwickelten Prozesse zur Verbesserung der Produktqualität.

Verbraucherpreis – dank hoher Bekanntheit und hoher Produktqualität Gewinner des Verbraucherpreises.

„Neuer Ansatz“ der Europäischen Union.

100 % Dragon Winch – es gibt nur ein Original. Garantie und Zuverlässigkeit über viele Jahre hinweg, dazu technischer Support, kompetente Beratung und Express-Service.

Lieferumfang:

• Rollenführung

• Kabel und Schrauben

• 500-A-Relais

• Seil mit Haken

• Steuergerät am Kabel

• Funkfernbedienung

• Stromhebel – Not-Aus-Schalter

• Halterung für den Hebel zur Erleichterung der Montage

• Wasserdichte Schutzhülle mit Gummizug

• U-förmige Montageplatte aus Stahl mit den Maßen: Länge 800 mm, Breite 185 mm, Dicke 4,5 mm. Pulverbeschichtet. Mit lasergeschnittenen Löchern und einer Befestigungsstelle für die Seilführung

Stromhebel

Stromunterbrecher, ermöglicht das Abschalten der Stromversorgung der Winde in Notfällen. Erleichtert zudem das einfache Abschalten der Stromzufuhr, wenn das Gerät nicht in Gebrauch ist. Der Hebel ist zusätzlich mit einem Griff ausgestattet, der die Montage erleichtert.

Was sie von anderen unterscheidet:

• Ihre Konstruktion ermöglicht verschiedene Montageoptionen, was sie ideal für Nutzfahrzeuge, Geländewagen, Autotransporter, Spezialfahrzeuge, Pannenhilfsfahrzeuge und Traktoren macht.

• Das neue Dichtungssystem gewährleistet eine hohe Beständigkeit gegen Wasser, Staub und andere Verunreinigungen.

• Die einzigartige Konstruktion der dynamischen Bremse sorgt für eine bessere Kontrolle beim Herausziehen.

• 3-stufiges Planetengetriebe in neuem Design für effizienten und zuverlässigen Betrieb.

• Die Steuerung erfolgt unabhängig über eine kabelgebundene Fernbedienung mit 3-Meter-Kabel oder über eine kabellose Fernbedienung mit einer Reichweite von 30 Metern.

• Eine Winde mit modernem Design, bewährter Leistung und der legendären Zuverlässigkeit von Dragon Winch.

• Für alle, die eine leistungsstarke Winde suchen, ohne dabei ihr Budget zu strapazieren.

Kaufen Sie einmal und gut – billigere Ersatzprodukte können Sie sich nicht leisten.

Erleben Sie die Kraft des Drachen. Sehen Sie, was Sie noch gewinnen:

1. Fortschrittliche Bremse

Die Bremse ist ein separates Bauteil, das in der Winde-Trommel untergebracht ist. Sie verbindet den Motor mit dem Getriebe. Sie wird durch 3 Bremsbeläge unterstützt, um das angezogene Objekt noch effektiver abzubremsen und festzuhalten.

2. Säurebeständige Inbusschrauben

Alle Schrauben sind aus Edelstahl gefertigt. Selbst nach vielen Jahren im Einsatz sehen sie noch wie neu aus. Dies wirkt sich zweifellos positiv auf die Ästhetik und die Langlebigkeit aus.

3. Auskuppelhebel

Sicher und komfortabel. Er ist gegen versehentliches Lösen gesichert. Er kann jederzeit gelöst werden, indem man ihn einfach nach oben hebt und dreht, ohne die Trommel drehen zu müssen.

4. 5. Motor

Regen, Schlamm oder Sand können ihm nichts anhaben. Moderne Konstruktion mit hoher Leistung. Dank neuer Dichtungen auf beiden Seiten bleibt die Einheit auch nach vielen Jahren im Einsatz unter extremen Bedingungen sauber und trocken.

6. 7. Planetengetriebe

Das robuste dreistufige Planetengetriebe ist aus hochwertigem Stahl gefertigt. Jedes seiner Elemente wurde präzise gefertigt und perfekt aufeinander abgestimmt, was uns einen langjährigen, störungsfreien Betrieb garantiert. Der Einsatz von robusten Gleitführungen hat die Lebensdauer verlängert und das Problem festsitzender Nadellager beseitigt.

Bewährt unter allen Bedingungen

Garantie für vierfachen Schutz vor:

• Wasser

• Schlamm

• Schnee

• Sand

Die einzige Steuerung dieser Art

Die ergonomische Funkfernbedienung mit einer erweiterten Reichweite von bis zu 40 Metern lässt sich nun im Griff der kabelgebundenen Fernbedienung verstauen. Auch der Bedienkomfort der kabelgebundenen Fernbedienung wurde verbessert.

Galerie des vorgestellten Sets:

Allgemeine technische Daten:

• Spannung 12 V (auch als 24-V-Version erhältlich)

• Leistung 6,8 PS

• Tragkraft 12.000 lbs / 5.443 kg oder 24.000 lbs / 10.886 kg – bei Verwendung eines Flaschenzugs

• Getriebe: dreistufiges Planetengetriebe

• Untersetzungsverhältnis 265 : 1

• Bremsentyp: dynamisch

• Länge des Stahlseils 28 m

• Abmessungen (L x B x H) 535 mm x 160 mm x 245 mm

• Abstand der Befestigungsschrauben 254 mm x 114 mm

• Bruttogewicht des Sets 42 kg

Leistung:

Seilaufwickelgeschwindigkeit (erste Seillage auf der Trommel)

• 1. Seilbelastung in kg

• 2. Seilgeschwindigkeit in m/min

• 3. Stromaufnahme in A

Zugkraft in Abhängigkeit von der Seillage

• 4. Seillage

• 5. Zugkraft des Seils in kg

• 6. Seillänge auf der Trommel in Metern

Abmessungen:

Die Dragon Winch-Leistungspyramide – für jeden das Passende:

In der folgenden Abbildung präsentieren wir die gesamte Palette der Dragon Winch-Winden.

Der erste Wert gibt die Zugkraft in Pfund (lbs) an. Die zweite Zahl (in Klammern) – die Zugkraft der Winde in Kilogramm.

Außerdem sind die Winden mit der Art der Stromversorgung gekennzeichnet: 12 V, 24 V und hydraulischer Antrieb.
